一、產品介紹
LDB系列是一款集直流電源及回饋式負載于一體的雙向可編程直流電源，既能實現SOURCE的功能，向負載提供能量，又具備SINK的功能，吸收負載能量并回饋電網，實現雙象限運行。
LDB系列最高電壓可達2250V，支持多臺并機，實現功率擴展,廣泛應用于汽車電子、動力電池、光伏、儲能測試等領域。
二、產品特點
(1)源載一體設計，能量雙向流動
(2)回饋效率達95%，綠色環保，節能降耗
(3)單機最高電壓2250V，單機******功率30kW
(4)具備并機功能，擴展輸出功率
(5)具備恒壓(CV)、恒流(CC)、恒功率(CP)、恒電阻(CR)模式
(6)保護功能完備：OVP、OCP、OPP、OTP及輸入過欠壓保護等
(7)具備光伏陣列模擬功能
(8)具備電池模擬功能
(9)具備電池充電、放電功能
(10)具備“黑匣子”功能，異常情況下自動記錄運行參數，便于后期查看及維修
(11)支持多種遠程控制，標配RS232、RS485、CAN、LAN、USB等,選配模擬控制
三、應用領域
l 汽車電子
l 雙向DCDC
l 動力電池
l 功率半導體
l 光伏、儲能逆變器
l 車載充電機
l 汽車電機
l 精密電鍍、電焊
品中心/黎頓科技/圖片1-10271789886.png)
四、主要功能介紹
4.1能量雙向流動，快速切換
LDB系列集源載一體設計，實現高速源載電流模式轉換，從而在輸出電流和吸收電流之間進行快速切換，有效避免電壓或電流過沖。

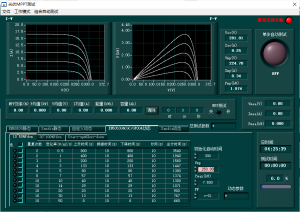

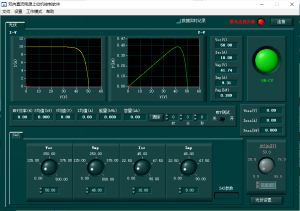

4.2示波器模式實時顯示光伏陣列模擬曲線
LDB系列電源內置EN50530、Sandia等標準SAS模型，可以仿真太陽能電池陣列的IV/PV曲線，用戶設定參數后，內部即可生成曲線并輸出，以便測試逆變器的靜態和動態******功率跟蹤效能。同時，該模式下具備示波器功能，能夠在界面上顯示IV/PV曲線，并實時顯示當前工作坐標點，簡潔直觀。

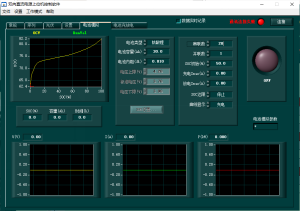

4.2.1能夠模擬各種類型電池充放電特性，常用動力電池特性曲線可直接調用，也可自定義電池特性曲線
4.2.2能夠?qū)﹄姵剡M行充放電操作，測試其容量、循環壽命和功率特性

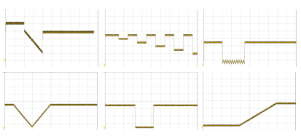

4.3實現多種標準汽車功率網用曲線
汽車電子設備在啟動和運行過程中可能遇到電源瞬變干擾，為確保設備能夠經受考驗，需要在測試時仿真惡劣工況，根據行業相關標準，LDB系列可輸出各種標準曲線，實現汽車啟動瞬間電壓跌落及多種汽車電子測試脈沖對電子設備的性能測試。
4.4并機功能實現擴容
當需要大功率輸出時，可將同規格電源并聯，實現多臺并機擴容。并聯簡單，無復雜操作，硬件同步，精確可靠。
4.5彩色觸摸屏，結合實體按鍵，操作靈活，使用舒適。
4.6具備圖形化上位機操作界面，可以方便實現序列測試、光伏模擬、電池模擬、電池充放電測試等功能。

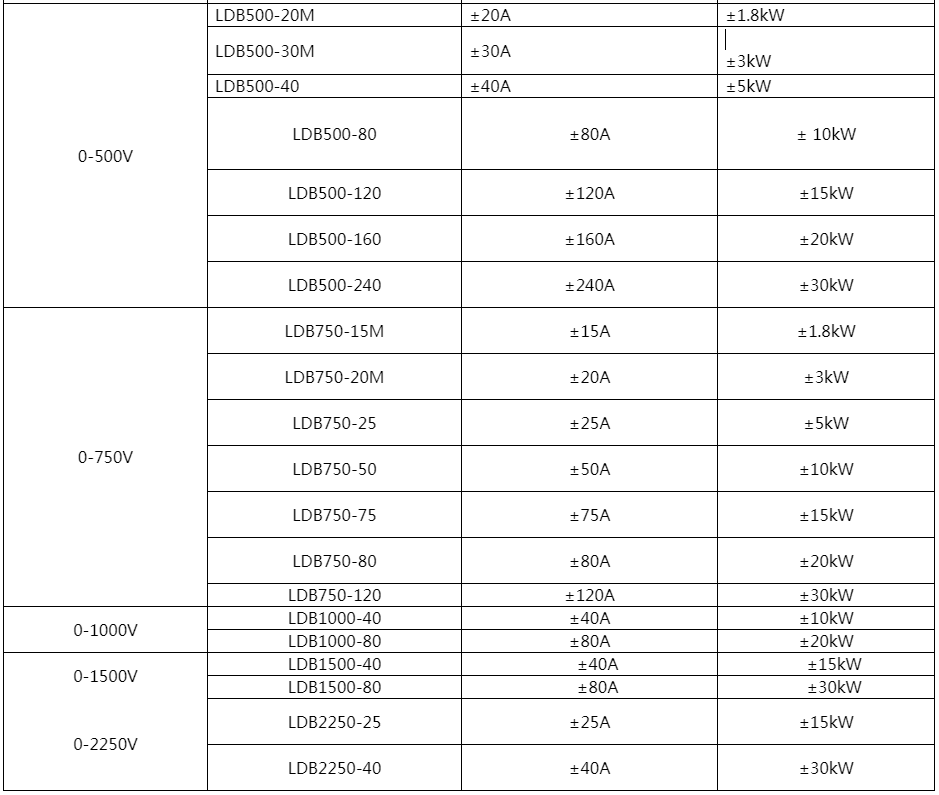

五、規格型號

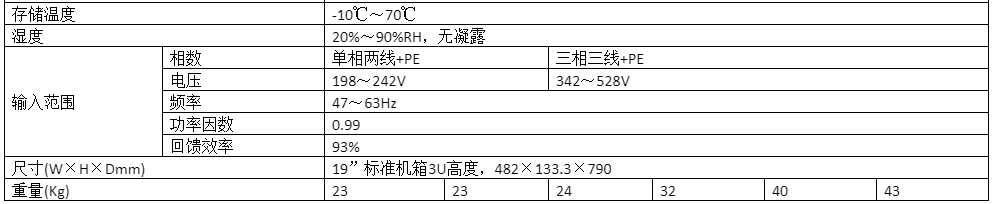

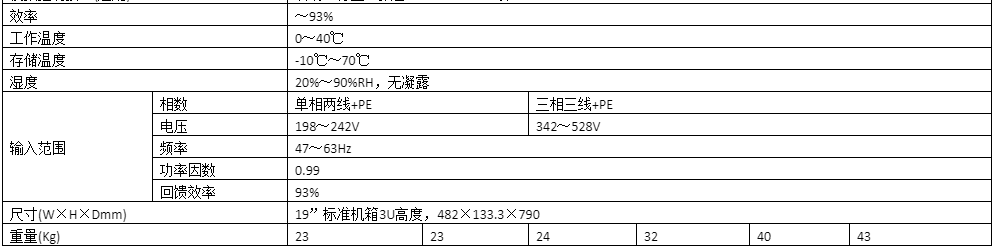

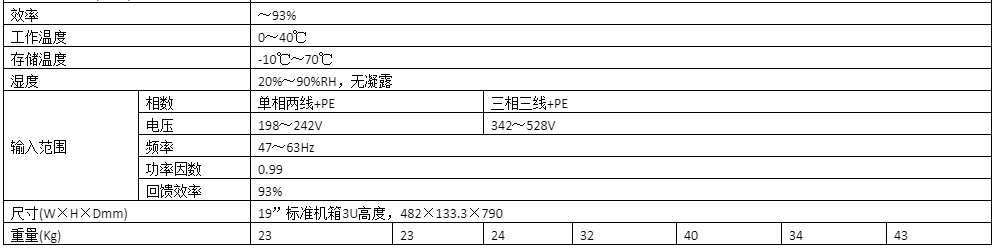

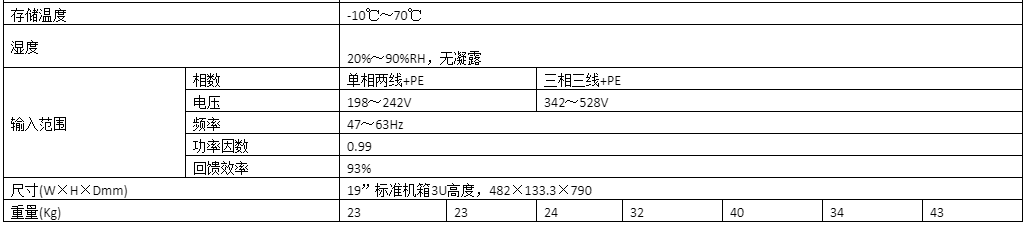

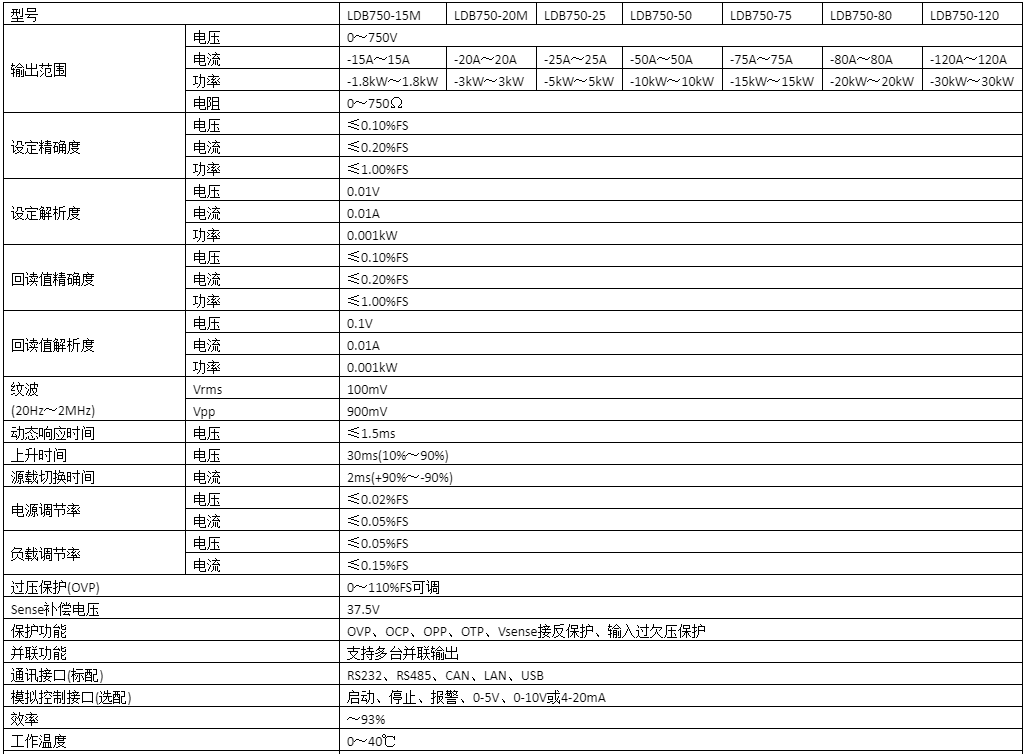

六、技術參數

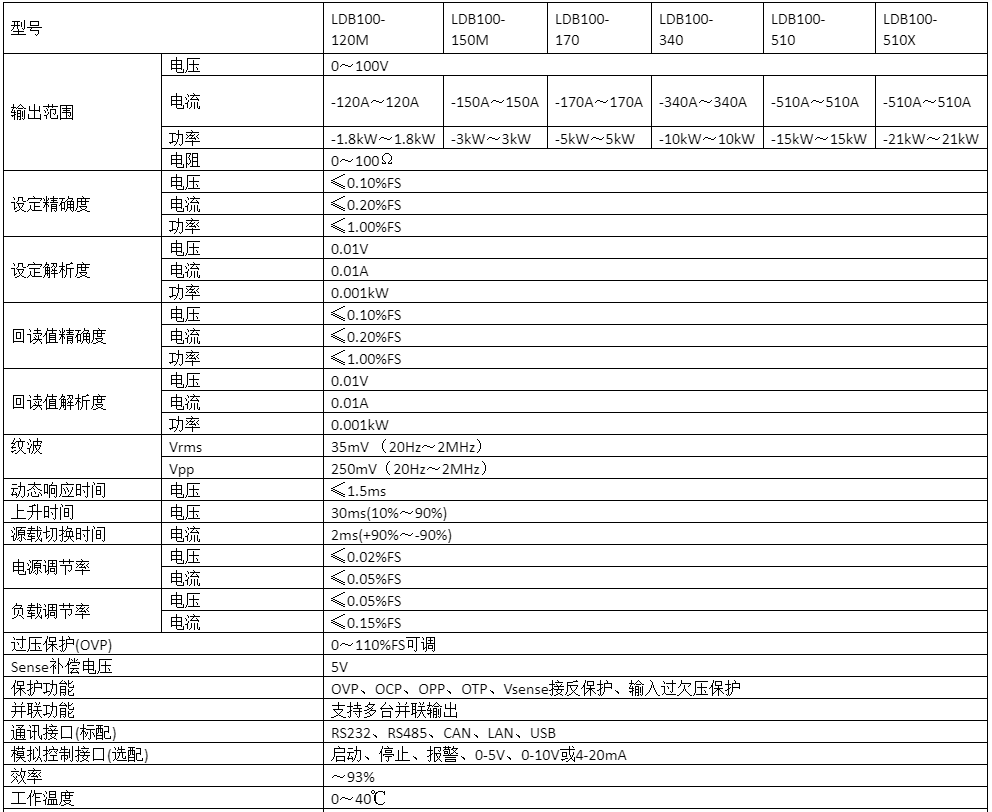

6.1、LDB100系列

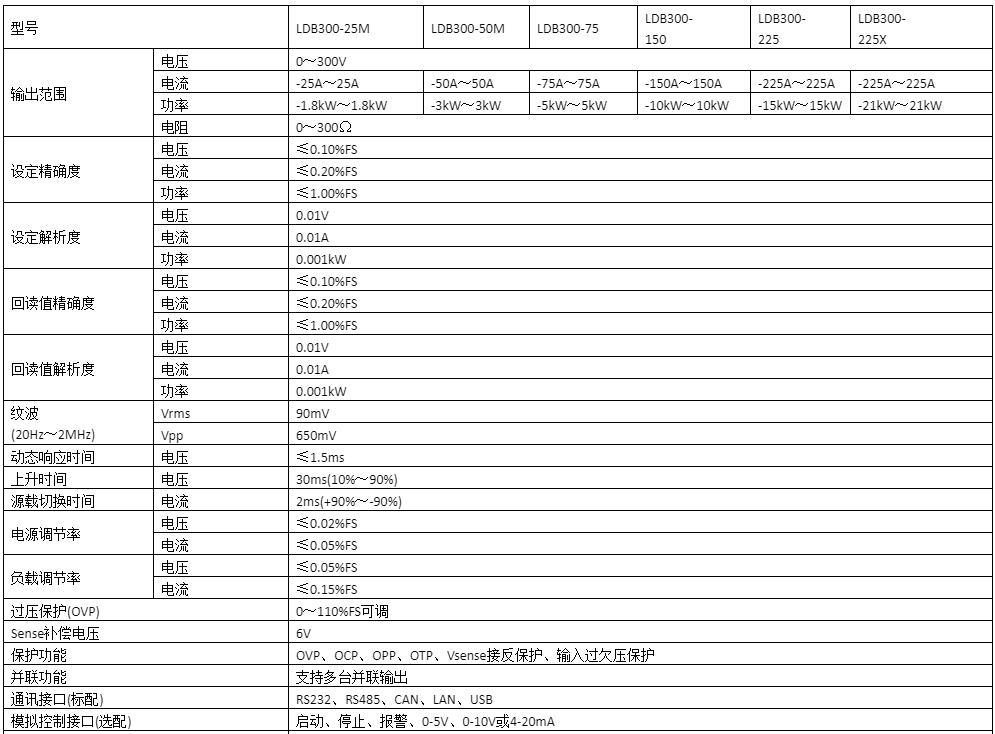

6.2、LDB300系列

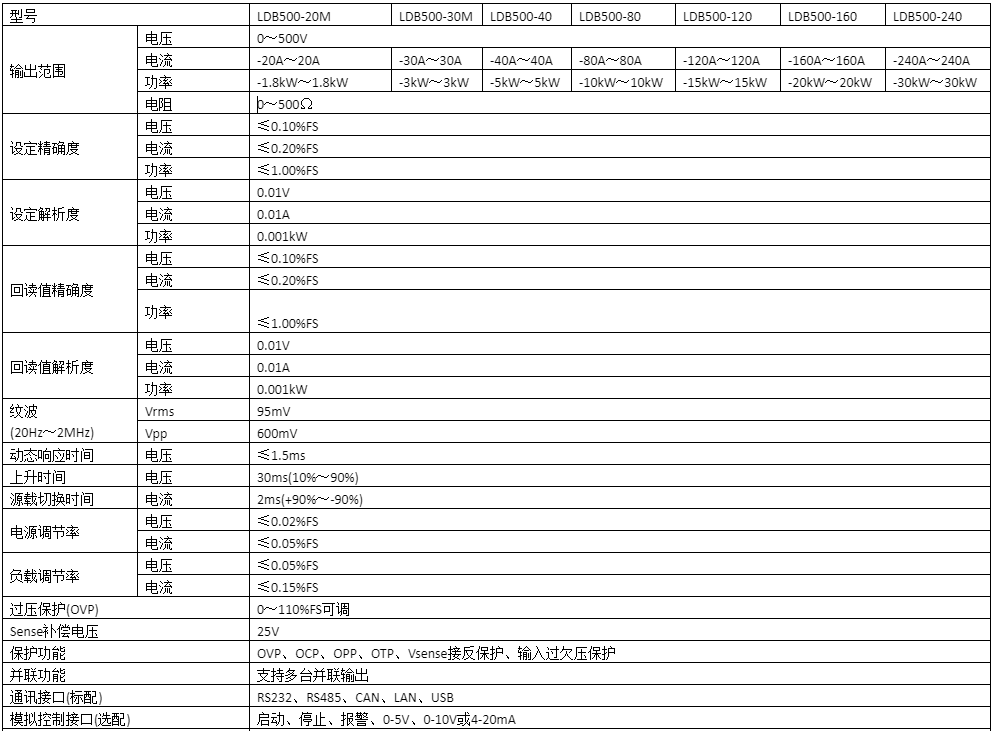

6.3、LDB500系列
6.4、LDB700系列

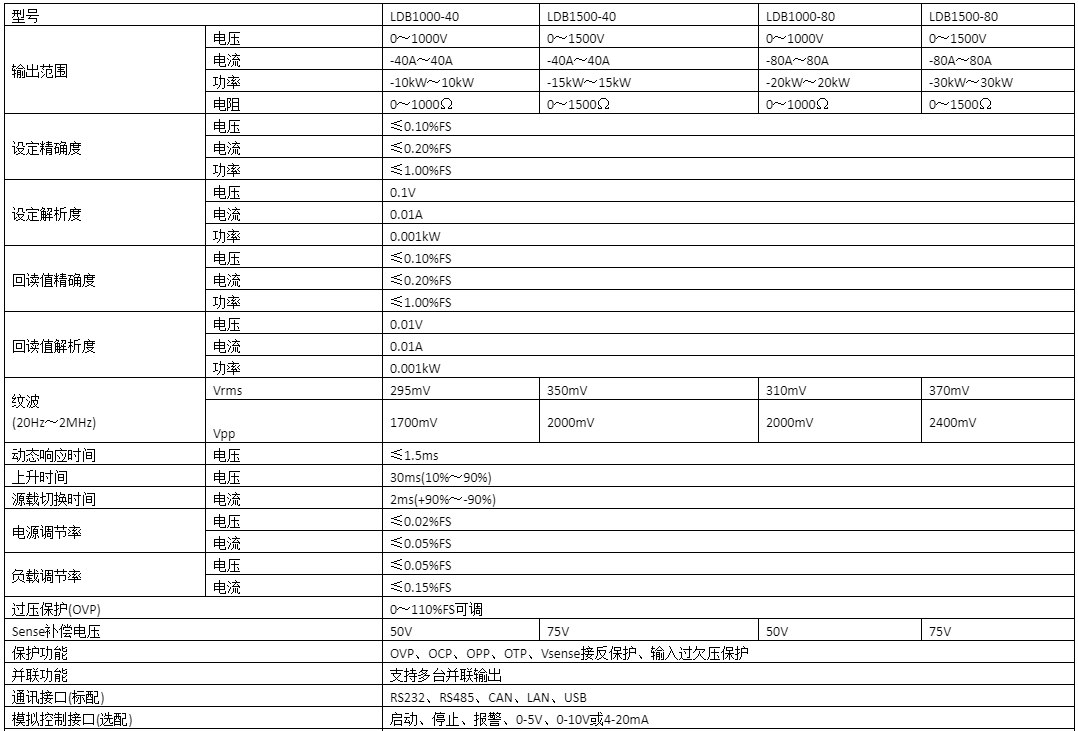

6.5、LDB1000系列

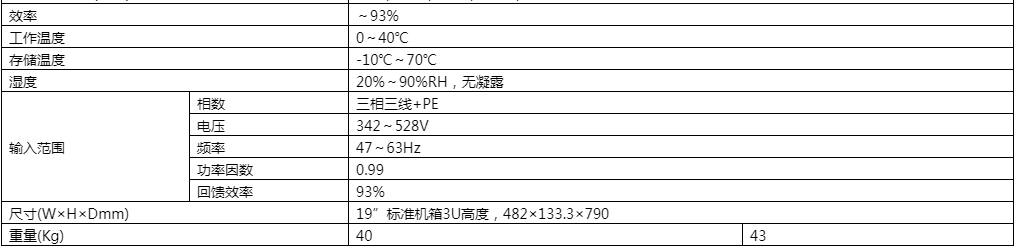

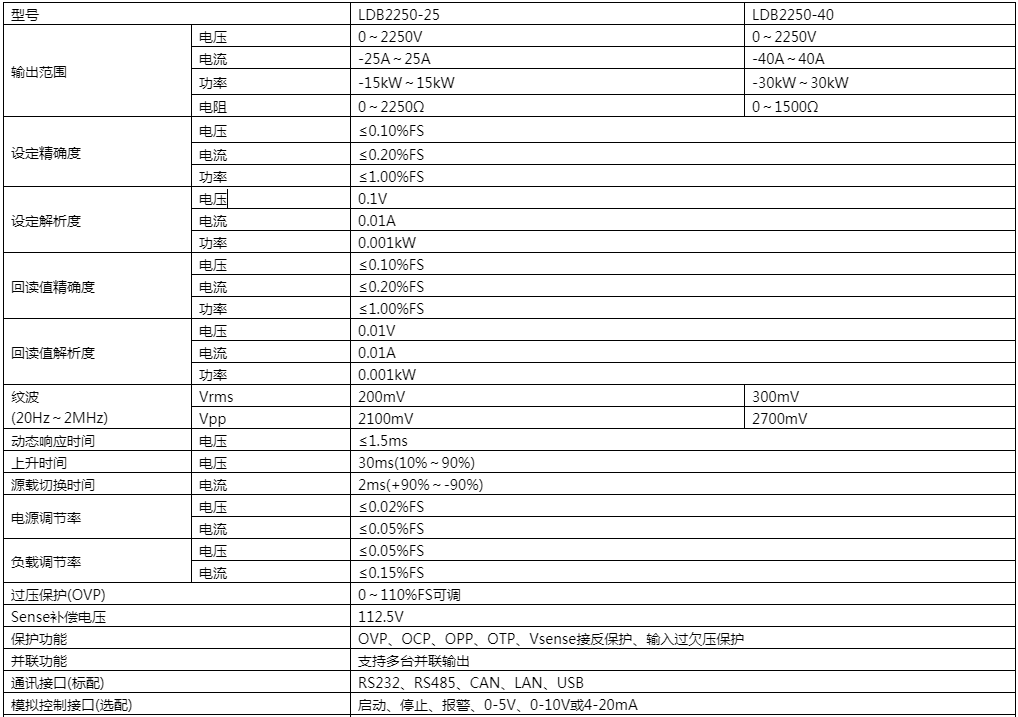

6.6、LDB2000系列
